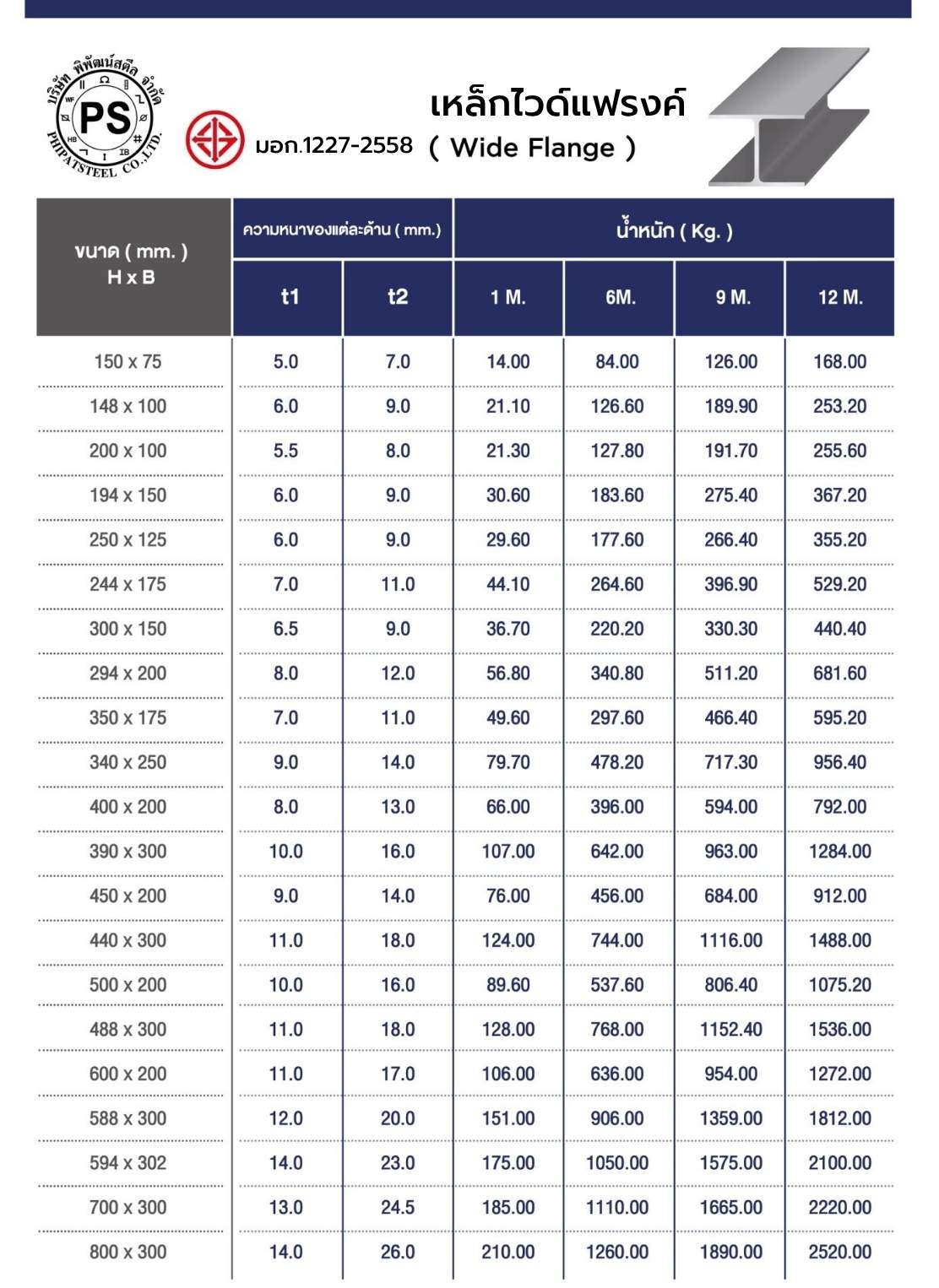

ขนาดและรายละเอียดเหล็กไวด์แฟรงค์
| ขนาด (mm.) H x B | ความหนาของแต่ละด้าน (mm.) | น้ำหนัก (Kg.) | ||||
|---|---|---|---|---|---|---|
| t1 | t2 | 1 M. | 6 M. | 9 M. | 12 M. | |
| 150 x 75 | 5.0 | 7.0 | 14.00 | 84.00 | 126.00 | 168.00 |
| 148 x 100 | 6.0 | 9.0 | 21.10 | 126.60 | 189.90 | 253.20 |
| 200 x 100 | 5.5 | 8.0 | 21.30 | 127.80 | 191.70 | 255.60 |
| 194 x 150 | 6.0 | 9.0 | 30.60 | 183.60 | 275.40 | 367.20 |
| 250 x 125 | 6.0 | 9.0 | 29.60 | 177.60 | 266.40 | 355.20 |
| 244 x 175 | 7.0 | 11.0 | 44.10 | 264.60 | 396.90 | 529.20 |
| 300 x 150 | 6.5 | 9.0 | 36.70 | 220.20 | 330.30 | 440.40 |
| 294 x 200 | 8.0 | 12.0 | 56.80 | 340.80 | 511.20 | 681.60 |
| 350 x 175 | 7.0 | 11.0 | 49.60 | 297.60 | 466.40 | 595.20 |
| 340 x 250 | 9.0 | 14.0 | 79.70 | 478.20 | 717.30 | 956.40 |
| 400 x 200 | 8.0 | 13.0 | 66.00 | 396.00 | 594.00 | 792.00 |
| 390 x 300 | 10.0 | 16.0 | 107.00 | 642.00 | 963.00 | 1284.00 |
| 450 x 200 | 9.0 | 14.0 | 76.00 | 456.00 | 684.00 | 912.00 |
| 440 x 300 | 11.0 | 18.0 | 124.00 | 744.00 | 1116.00 | 1488.00 |
| 500 x 200 | 10.0 | 16.0 | 89.60 | 537.60 | 806.40 | 1075.20 |
| 488 x 300 | 11.0 | 18.0 | 128.00 | 768.00 | 1152.40 | 1536.00 |
| 600 x 200 | 11.0 | 17.0 | 106.00 | 636.00 | 954.00 | 1272.00 |
| 588 x 300 | 12.0 | 20.0 | 151.00 | 906.00 | 1359.00 | 1812.00 |
| 594 x 302 | 14.0 | 23.0 | 175.00 | 1050.00 | 1575.00 | 2100.00 |
| 700 x 300 | 13.0 | 24.5 | 185.00 | 1110.00 | 1665.00 | 2220.00 |
| 800 x 300 | 14.0 | 26.0 | 210.00 | 1260.00 | 1890.00 | 2520.00 |

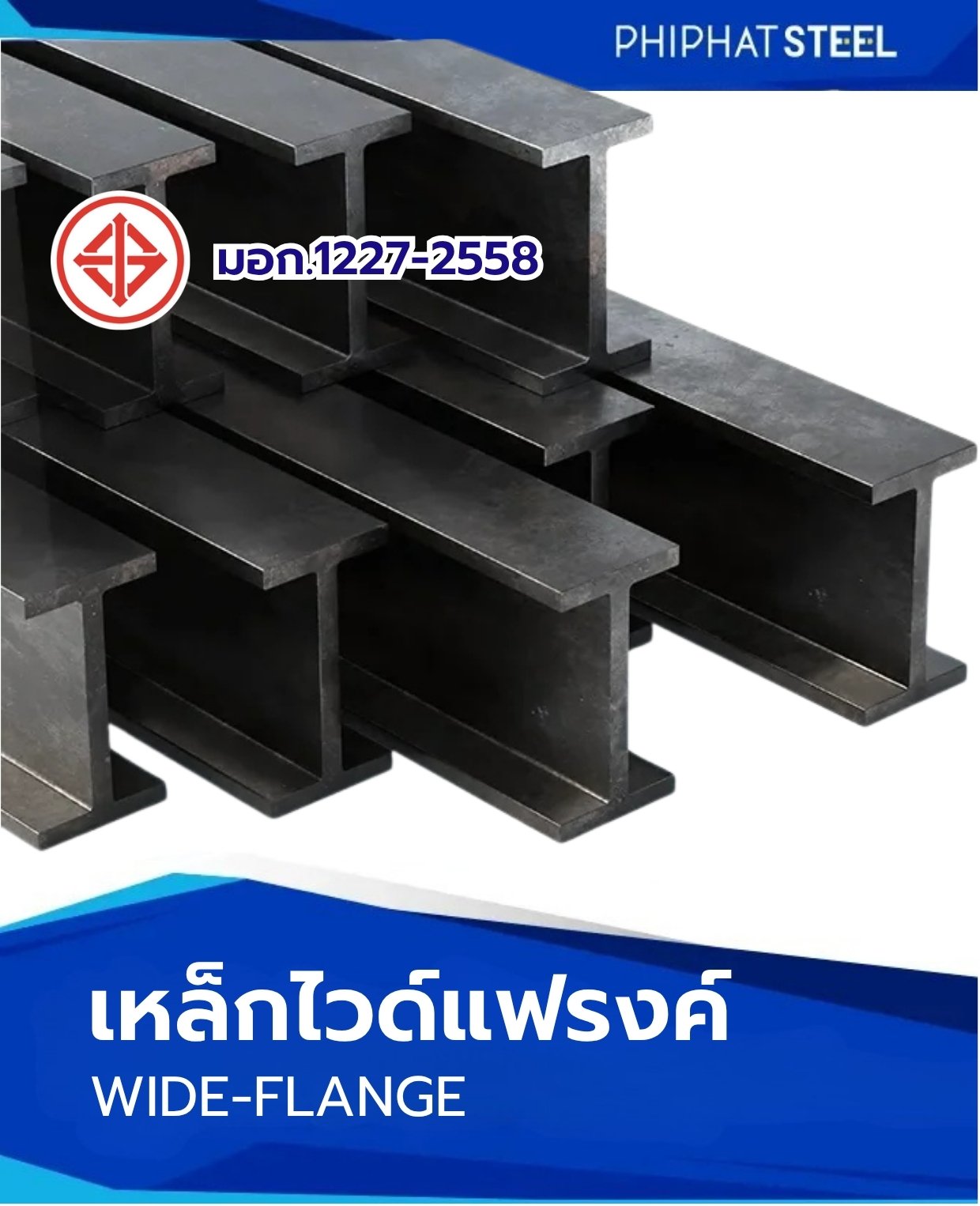

เหล็กไวด์แฟรงค์ คืออะไร?
เหล็กไวด์แฟรงค์ (Wide Flange) เป็นเหล็กรูปพรรณรีดร้อนที่มีหน้าตัดคล้ายตัวอักษร H ชื่อนี้มาจากลักษณะ “ปีก” (Flange) ที่กว้างกว่าเหล็กคานทั่วไป ทำให้รับแรงดัดและแรงกดได้ดีเยี่ยม จึงเป็นวัสดุหลักของงานโครงสร้างเหล็กในไทย
คุณสมบัติเด่นของเหล็กไวด์แฟรงค์
เหล็กไวด์แฟรงค์ มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ปีกที่ขนานกันทำให้ต่อเชื่อมและยึดสลักเกลียวได้ง่าย ผลิตจากโรงงานด้วยขนาดที่แม่นยำ คุณภาพสม่ำเสมอทุกเส้น และติดตั้งได้รวดเร็วกว่างานคอนกรีตหล่อในที่
เหล็กไวด์แฟรงค์ นิยมใช้ทำอะไรบ้าง
งานที่นิยมใช้ ได้แก่ คานและเสาอาคาร โครงสร้างโรงงานและโกดัง โครงหลังคาช่วงกว้าง ชั้นลอย สะพาน โครงป้ายโฆษณา และเสาเข็มชั่วคราวในงานกันดิน
เหล็กไวด์แฟรงค์ สำหรับงานโครงสร้างโรงงาน แข็งแรง สร้างเร็ว คุ้มทุน
ทำไมโรงงานยุคใหม่เลือกโครงสร้างเหล็กไวด์แฟรงค์? สร้างเร็ว รับเครนได้ ขยายง่าย พร้อมแนวทางเลือกขนาดสำหรับเสา คาน และรางเครน
โรงงานต้องการพื้นที่โล่งกว้าง เปิดใช้งานเร็ว และรองรับเครื่องจักรหนัก เหล็กไวด์แฟรงค์ตอบโจทย์ทั้งสามข้อ จึงเป็นวัสดุหลักของอาคารโรงงานทั่วประเทศ
ลดเวลาก่อสร้าง เปิดโรงงานได้เร็วขึ้น
ชิ้นส่วนเหล็กไวด์แฟรงค์ผลิตและตัดเตรียมจากโรงงาน แล้วนำมาประกอบหน้างานด้วยสลักเกลียวหรือการเชื่อม ช่วยลดเวลาเทียบกับการรอคอนกรีตแข็งตัว
รองรับเครนและเครื่องจักรหนัก
เหล็กไวด์แฟรงค์ขนาดใหญ่ใช้ทำคานรางเครน (Crane Girder) และเสาที่รับแรงกระแทกจากเครื่องจักรได้ดี เมื่อออกแบบโดยวิศวกรอย่างถูกต้อง
ขยายหรือดัดแปลงในอนาคตได้ง่าย
โครงสร้างเหล็กต่อขยายช่วงเสาหรือเพิ่มชั้นลอยได้สะดวก เหมาะกับธุรกิจที่วางแผนเติบโต
เหล็กไวด์แฟรงค์ และ เหล็กไอบีม
เหล็กไวด์แฟรงค์ vs เหล็กไอบีม (I-Beam) เลือกแบบไหนให้เหมาะกับงาน
เปรียบเทียบเหล็กไวด์แฟรงค์กับเหล็กไอบีม ต่างกันที่รูปร่างปีก การต่อเชื่อม และการใช้งาน รู้ก่อนเลือกเพื่อโครงสร้างที่คุ้มค่าที่สุด
เหล็กไวด์แฟรงค์และเหล็กไอบีมดูคล้ายกัน แต่มีจุดต่างสำคัญที่ส่งผลต่อการออกแบบและการติดตั้ง
รูปร่างปีกต่างกัน
เหล็กไวด์แฟรงค์มีปีกกว้างและผิวด้านในขนานกัน ส่วนเหล็กไอบีมมีปีกแคบกว่าและผิวด้านในลาดเอียง
ผลต่อการต่อเชื่อม
ปีกขนานของเหล็กไวด์แฟรงค์ทำให้ยึดสลักเกลียวและวางแผ่นต่อได้แนบสนิท ส่วนปีกลาดเอียงของไอบีมมักต้องใช้แหวนรองเอียงเพิ่ม
การใช้งานที่เหมาะสม
เหล็กไวด์แฟรงค์เหมาะกับเสาและคานโครงสร้างหลักทั่วไป ส่วนไอบีมยังนิยมใช้ทำรางรอกและเครนขนาดเล็ก
มาตรฐาน มอก. 1227 สำหรับเหล็กไวด์แฟรงค์ ทำไมต้องเลือกเหล็กที่ได้มาตรฐาน
เหล็กไวด์แฟรงค์ต้องผ่าน มอก. 1227 เข้าใจมาตรฐานเหล็กโครงสร้างรีดร้อน วิธีตรวจเครื่องหมาย และความเสี่ยงของเหล็กไม่ได้มาตรฐาน
มาตรฐาน มอก. 1227 กำหนดคุณภาพของเหล็กโครงสร้างรูปพรรณรีดร้อน ซึ่งรวมถึงเหล็กไวด์แฟรงค์ การเลือกเหล็กที่ได้มาตรฐานคือการลงทุนในความปลอดภัย
มอก. 1227 ควบคุมอะไรบ้าง
มาตรฐานกำหนดมิติและเกณฑ์คลาดเคลื่อนของขนาด น้ำหนักต่อเมตร ส่วนประกอบทางเคมี และสมบัติทางกล เช่น ความต้านแรงดึงและจุดคราก
วิธีสังเกตเหล็กไวด์แฟรงค์ที่ได้มาตรฐาน
ตรวจตัวนูนหรือการพิมพ์บนเนื้อเหล็กที่ระบุผู้ผลิตและขนาด ป้ายผูกมัดเหล็ก และขอใบ Mill Certificate ที่เลขล็อตตรงกับสินค้า
ความเสี่ยงของเหล็กไม่ได้มาตรฐาน
เหล็กที่บางหรือเกรดต่ำกว่าที่ระบุอาจรับน้ำหนักไม่ได้ตามแบบ ทำให้โครงสร้างแอ่นหรือเสียหาย และอาจมีปัญหาเมื่อตรวจรับงานหรือขออนุญาตก่อสร้าง
วิธีเลือกซื้อเหล็กไวด์แฟรงค์ ให้ได้ของดี คุ้มค่า ไม่โดนหลอก
4 เทคนิคเลือกซื้อเหล็กไวด์แฟรงค์ ตรวจ มอก. เกรดเหล็ก ขนาดจริง และเลือกร้านที่ไว้ใจได้ เพื่อโครงสร้างที่ปลอดภัยและคุ้มค่า
ตรวจเครื่องหมาย มอก.
เหล็กไวด์แฟรงค์ที่ถูกต้องต้องผ่านมาตรฐาน มอก. 1227 และมีตัวนูนหรือป้ายระบุผู้ผลิต ขนาด และเกรด ขอใบรับรองคุณภาพ (Mill Certificate) ทุกครั้ง
เทียบขนาดและน้ำหนักจริง
ใช้เวอร์เนียวัดความหนาปีกและเอว เทียบกับตารางมาตรฐาน และชั่งน้ำหนักเทียบกับค่าต่อเมตร เหล็กที่บางกว่ามาตรฐานจะเบากว่าอย่างชัดเจน
เลือกเกรดตามแบบวิศวกร
เกรดเหล็กกำหนดกำลังรับแรง ห้ามเปลี่ยนเกรดเองเพื่อประหยัด หากต้องการปรับสเปคควรปรึกษาวิศวกรผู้ออกแบบ
เลือกร้านที่มีบริการครบ
ร้านที่ดีควรมีสต็อกพร้อม ราคาโปร่งใส ส่งตรงเวลา และมีบริการตัด เจาะ หรือพ่นสีกันสนิม ช่วยลดงานหน้างาน
หากกำลังมองหาวัสดุโครงสร้างที่แข็งแรง ติดตั้งเร็ว และคุ้มค่าในระยะยาว เหล็กไวด์แฟรงค์คือคำตอบ พิพัฒน์สตีลมีเหล็กไวด์แฟรงค์มาตรฐาน มอก. ครบทุกขนาด ราคาถูกสุดคุ้ม ส่งรายละเอียดสินค้า และสถานที่จัดส่งมาได้เลย!
