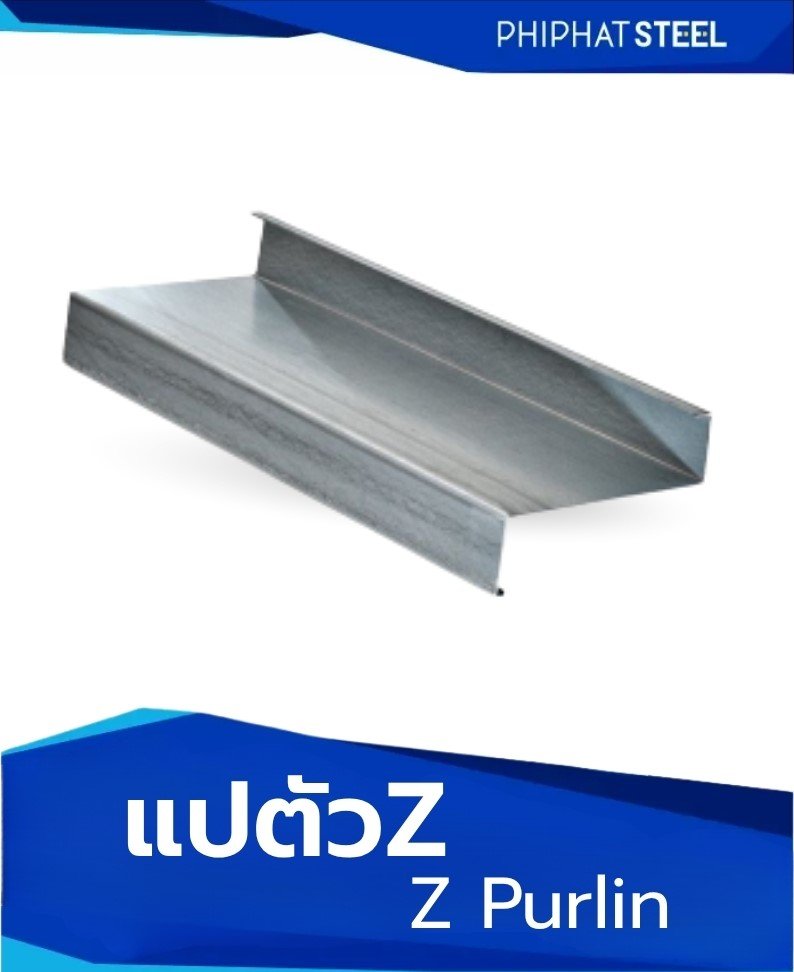

แปตัว Z (Z Purlin)

คุณสมบัติสินค้า:

หมวดหมู่ : show-home ,  เหล็กรูปพรรณ ,

Share

แปตัว Z แปตัวแซด มาตรฐาน แข็งแรง สำหรับงานโครงหลังคา โรงงาน–โกดัง ส่งไว ชลบุรี ระยอง สมุทรปราการ



ติดต่อฝ่ายขาย

LINE OFFICIAL : @PHIPHATSTEEL

หัวหน้าฝ่ายขาย คุณอัน : 092-565-5766

ฝ่ายขาย คุณเอมิกา : 093-263-6353

แจ้งปัญหาหรือข้อเสนอแนะ : 081-144-5363

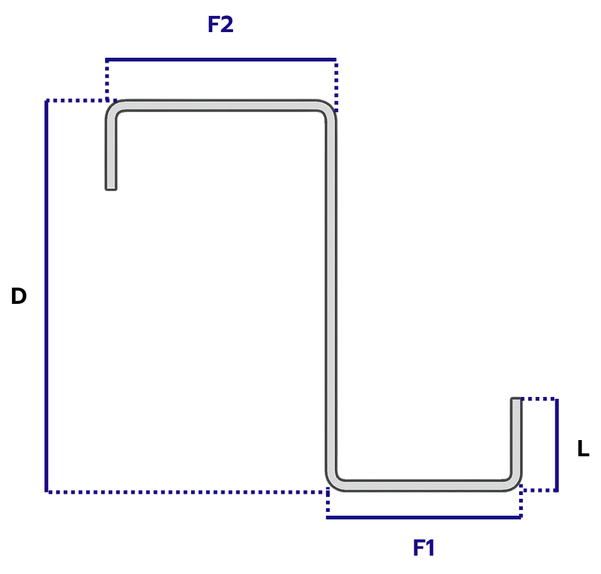

ขนาดและรายละเอียดแปตัว Z





SECTION SIZE
DEPTH (D)
mm
FLANGE 1 (F1)
mm
FLANGE 2 (F2)
mm
LIPS (L)
mm
THICKNESS (T)
mm
WEIGHT
kg/m
หน้าเหล็ก
Z-10010
100
50
45
14
1.0
1.65
210
Z-10012
100
50
45
14
1.2
1.98
Z-10014
100
50
45
14
1.4
2.31
Z-10015
100
50
45
14
1.5
2.47
Z-10019
100
51
45
15
1.9
3.13
Z-10024
100
52
45
15
2.4
3.96
Z-12512
125
50
45
15
1.2
2.22
236
Z-12514
125
50
45
15
1.4
2.59
Z-12515
125
50
45
15
1.5
32.78
Z-12519
125
51
45
16
1.9
3.52
Z-12524
125
52
45
16
2.4
4.45
Z-15012
150
65
60
17
1.2
2.78
295
Z-15014
150
65
60
17
1.4
3.24
Z-15015
150
65
60
17
1.5
3.47
Z-15019
150
65
60
19
1.9
4.40
Z-15024
150
66
59
19
2.4
5.56
Z-20014
200
75
69
20
1.4
4.07
370
Z-20015
200
75
69
20
1.5
4.36
Z-20019
200
75
69
21
1.9
5.52
Z-20024
200
76
69
22
2.4
6.97
Z-25019
250
85
79
21
1.9
6.56
440
Z-25024
250
86
79
22
2.4
8.29
Z-30024
300
100
93
25
2.4
9.87
524
Z-30030
300
100
92
27
3.0
12.34




แปตัว Z คืออะไร? รู้จักแปหลังคารูปตัวแซดก่อนสั่งซื้อ

เวลาเห็นโครงหลังคาโกดังก่อนมุงเมทัลชีท เรามักเห็นเหล็กเส้นยาววางเรียงเป็นแนวเหนือโครงหลัก เหล็กส่วนนี้เรียกว่า แปหลังคา และหนึ่งในหน้าตัดที่พบในงานอาคารเหล็กคือ แปตัว Z หรือ แปตัวแซด ถ้าดูจากด้านข้าง แปหลายชนิดอาจดูคล้ายกัน ลองมองจากปลายชิ้น จะเห็นว่าปีกของแปตัว Z ยื่นออกไปคนละด้านจนเป็นรูปตัวแซด

รูปหน้าตัดนี้สัมพันธ์ทั้งกับวิธีประกอบและรายละเอียดรอยต่อ เมื่อในใบรายการระบุเพียงคำว่า “แป Z” สิ่งที่ควรเปิดดูต่อคือหน้าตัดตามแบบ ความยาวแต่ละชิ้น และรายละเอียดจุดยึด เพื่อให้เหล็กที่ซื้อประกอบเข้ากับงานได้ตามที่ออกแบบไว้


แปตัว Z คือเหล็กแบบไหน?

แปตัว Z (Z Purlin) เป็นแปเหล็กขึ้นรูปเย็นที่มีหน้าตัดคล้ายตัว Z ใช้เป็นชิ้นส่วนรองรับวัสดุมุงหลังคา เมื่อมองจากปลายเหล็ก จะเห็น เอว อยู่ตรงกลางเชื่อมปีกสองด้าน ส่วน ปีกบนและปีกล่าง ยื่นออกจากเอวคนละทิศ ในหน้าตัดที่มี ปีกพับ ขอบปลายปีกจะพับต่ออีกช่วงหนึ่ง ซึ่งเป็นมิติที่ควรดูประกอบเมื่อเทียบรุ่นหรือหน้าตัดจากคนละผู้ผลิต

แปตัว Z บางระบบทำปีกด้านหนึ่งกว้างกว่าอีกด้านเพื่อให้แปสองชิ้นประกบซ้อนกันตามรายละเอียดที่กำหนด ความกว้างของปีกแต่ละด้านจึงมีความหมายต่อการสั่งซื้อ โดยเฉพาะงานที่ต้องต่อเข้ากับเหล็กเดิมหรือมีแบบรูเจาะมาจากโรงงาน



แปตัว Z อยู่ตรงไหนและทำหน้าที่อะไร?

ให้นึกถึงหลังคาเมทัลชีทหนึ่งผืน ชั้นบนสุดคือแผ่นมุง ใต้แผ่นมุงคือแนวแป และใต้แนวแปคือจันทันหรือโครงหลัก แผ่นมุงหรืออุปกรณ์ยึดของระบบหลังคาจะยึดกับแนวแปตามแบบ แปจึงเป็นชิ้นส่วนที่รับแรงจากระบบมุงและถ่ายต่อไปยังโครงที่รองรับ

แรงที่เกี่ยวข้องกับหลังคามีทั้งน้ำหนักวัสดุมุงและแรงลมที่อาจยกแผ่นขึ้น รายละเอียดจุดยึดจึงมีทั้งส่วนที่ยึดแผ่นมุงเข้ากับแป และส่วนที่ยึดแปเข้ากับโครงหลัก เวลาดูแบบเพื่อทำรายการซื้อ ให้เปิดรายละเอียดทั้งสองจุด เพราะอุปกรณ์และตำแหน่งยึดอาจต่างกัน


แปตัว Z นิยมใช้กับงานอะไร?

หลังคาโกดังและคลังสินค้า

หลังคาโกดังมักมีช่วงโครงเรียงซ้ำหลายช่วง ผังวางแปจะช่วยให้เห็นว่าช่วงกลาง ช่วงปลาย และแนวชายคาใช้ชิ้นเดียวกันหรือแยกคนละรหัส ตัวอย่างเช่น แปช่วงกลางกับแปริมอาคารอาจใช้หน้าตัดเดียวกัน แต่มีความยาวหรือตำแหน่งรูต่างกัน การถอดรายการตามรหัสช่วยให้ตรวจรับและแยกเหล็กตามพื้นที่ติดตั้งได้ง่าย

หลังคาโรงงานและอาคารโครงเหล็ก
อาคารที่มุงเมทัลชีทและใช้โครงเหล็กรองรับหลายช่วงอาจระบุแปตัว Z ตามการออกแบบของโครงการ บริเวณช่องแสง ช่องระบายอากาศ หรือจุดที่ผืนหลังคาเปลี่ยนระดับมักมีแบบขยายเพิ่ม ควรเก็บรายละเอียดบริเวณเหล่านี้ตั้งแต่ทำรายการ เพราะจำนวนและขนาดอาจต่างจากแนวแปทั่วไป

งานต่อเติมและงานเปลี่ยนแปเดิม
งานต่อเติมใช้แปตัว Z ได้เมื่อแบบระบุหน้าตัดและรายละเอียดจุดรองรับไว้แล้ว ส่วนงานซ่อมควรถ่ายปลายชิ้นเดิมให้เห็นหน้าตัดและถ่ายตำแหน่งรูยึดประกอบ หากมีป้ายรุ่นหรือแบบเดิมให้แนบมาด้วย โดยให้ผู้ดูแลโครงสร้างยืนยันสเปกทดแทนก่อนสั่ง โดยเฉพาะเมื่อชิ้นเดิมบิดงอจนวัดขนาดได้ยาก


แปตัวZ และ แปซีแพค หรือ แปสำเร็จ


แปตัว Z กับแปซีแพคหรือแปสำเร็จรูป ต่างกันอย่างไร? ใช้กับงานแบบไหน?

ตอนขอราคาเหล็กหลังคา คำว่า “แป” ในใบจดของช่างอาจหมายถึงคนละรายการกับที่ระบุในแบบ โกดังมุงเมทัลชีทอาจกำหนด แปตัว Z พร้อมรูสำหรับยึดกับโครงหลัก ส่วนบ้านที่มุงกระเบื้องคอนกรีตอาจระบุ แปซีแพคหรือแปสำเร็จรูป เพื่อรองรับกระเบื้องทีละแถว ทั้งสองทำหน้าที่เป็นแปหลังคา แต่รายละเอียดที่ต้องใช้เลือกซื้อขึ้นอยู่กับระบบมุงและแบบโครงสร้างของงานนั้น

งานโกดังมุงเมทัลชีท ใช้แปตัว Z อย่างไร?

ลองนึกถึงโกดังหนึ่งหลังที่มีโครงหลักหลายชุดเรียงต่อกัน แนวแปพาดผ่านโครงเหล่านั้นเพื่อรองรับแผ่นมุง ผู้ออกแบบอาจระบุให้ใช้แปตัว Z พาดช่วงเดี่ยวหรือใช้ระบบพาดต่อเนื่องตามเงื่อนไขของอาคาร หากแบบกำหนดให้ต่อซ้อนที่โครงรองรับ จะมีรายละเอียดเรื่องชิ้นที่จะประกบกัน ความยาวตัด และตำแหน่งยึดให้ตรวจประกอบ

ตอนถอดรายการซื้อ จึงต้องเก็บทั้งหน้าตัดและความยาวแยกตามรหัส ตัวอย่างเช่น ชิ้นปลายอาคารอาจใช้หน้าตัดเดียวกับชิ้นช่วงกลาง แต่มีรายละเอียดปลายหรือตำแหน่งรูเจาะต่างกัน การแยกบรรทัดในใบขอราคาช่วยให้ตรวจราคาและเช็กของได้ทีละรหัสเมื่อลงหน้างาน

งานหลังคาบ้านมุงกระเบื้อง ใช้แปซีแพคอย่างไร?

ลองนึกถึงหลังคาบ้านที่มุงกระเบื้องคอนกรีตจากชายคาขึ้นไปถึงสันหลังคา กระเบื้องถูกวางเป็นแถว และแนวแปทำหน้าที่รองรับกระเบื้องตามตำแหน่งที่ระบบมุงกำหนด ช่างจึงต้องทราบ รุ่นกระเบื้อง เพื่อดูระยะวางแปและรายละเอียดแนวริมผืนหลังคาจากคู่มือของรุ่นนั้น

ในการขอราคาแปซีแพค ให้ส่งชื่อรุ่นกระเบื้อง ผังหรือรายการแปที่ระบุหน้าตัด ความหนา ความยาว และจำนวนมาให้ครบ หากยังอยู่ระหว่างเลือกวัสดุมุง ให้ยืนยันระบบกระเบื้องกับช่างหรือผู้ออกแบบก่อนทำรายการซื้อ เพื่อให้แนวรองรับและวิธียึดตรงกับระบบที่จะใช้จริง

ทำไมแปทั้งสองแบบจึงใช้ข้อมูลคนละชุดตอนสั่ง?

สำหรับ แปตัว Z งานโกดังหรือโรงงานมักต้องพาดระหว่างโครงหลักควบคู่กับรายละเอียดรอยต่อ ช่วงพาดมีผลต่อการออกแบบแป ส่วนรายละเอียดจุดต่อมีผลต่อความยาวตัดและรูเจาะที่ต้องแจ้งตอนขอราคา

สำหรับ แปซีแพคหรือแปสำเร็จรูป ต้องอ่านระยะวางแปควบคู่กับรุ่นกระเบื้อง เพราะแนวแปเป็นตำแหน่งรองรับกระเบื้องแต่ละแถว พร้อมตรวจช่วงพาดระหว่างจันทันและรายละเอียดจุดยึดจากแบบโครงสร้างด้วย ทั้งสองระบบจึงมีทั้ง ระยะวางแป และ ช่วงพาดแป เพียงแต่ข้อมูลที่ต้องเปิดดูเพื่อยืนยันสินค้าจะมาจากคนละรายละเอียดของแบบและคู่มือ


จุดเด่นของเหล็กแปตัว Z

- น้ำหนักเบา ติดตั้งง่าย ลดภาระโครงสร้างหลัก
- แข็งแรง ทนแรงลมได้ดี เหมาะกับงานหลังคาเหล็ก
- เชื่อมต่อปลายแปได้ต่อเนื่อง ทำให้สามารถใช้ในช่วงยาวได้โดยไม่ลดความแข็งแรง
- เหมาะกับหลังคาลาดเอียง ช่วยประหยัดต้นทุนและเวลาในการก่อสร้าง


เหล็กแปตัว Z เหมาะกับงานแบบไหน?

- งานโครงสร้างหลังคาโรงงาน โกดัง และคลังสินค้า
- อาคารเหล็กสำเร็จรูป (PEB)
- โครงหลังคาบ้าน โรงจอดรถ
- งานโครงสร้างที่ต้องการความยาวต่อเนื่องและรับน้ำหนักได้ดี


สั่งซื้อแปตัวZ กับพิพัฒน์สตีล แจ้งขนาด ความยาว จำนวน และพิกัดหน้างาน ให้ทีมขายเช็กราคาที่ถูกที่สุดและรอบจัดส่งได้เลย!
