| Item Code | D | L | W | T | A | R | Thrd. | Wt.(g) | Price (Baht) |
|---|---|---|---|---|---|---|---|---|---|
| QJ-10-285 | 10 | 285 | 80 | 90 | 65 | 30 | M-10 | 250 | 1,000 |
| QJ-27-440 | 27 | 440 | 166 | 50 | 138 | 56 | M-27 | 2800 | 3,500 |
| QJ-27-490 | 490 | 3000 | 3,750 | ||||||
| QJ-28-390 | 28 | 390 | 168 | M-27 | 3000 | 3,750 | |||
| QJ-28-440 | 440 | 3300 | 3,950 | ||||||
| QJ-28-490 | 490 | 3500 | 4,250 |

เวลาเห็นเสาเหล็กตั้งอยู่บนฐานคอนกรีต เรามักเห็นเพียงแผ่นเหล็กที่ปลายเสาและน็อตที่ขันอยู่รอบ ๆ แต่ในงานที่แบบระบุให้ใช้ เหล็กเจโบลท์ ชิ้นส่วนที่ยึดเพลทเข้ากับฐานเริ่มติดตั้งตั้งแต่ก่อนเทคอนกรีต โดยส่วนที่เป็นตะขอจะอยู่ในฐาน ส่วนที่มองเห็นหลังเทคือปลายเกลียวที่โผล่ขึ้นมารับเพลทและน็อต

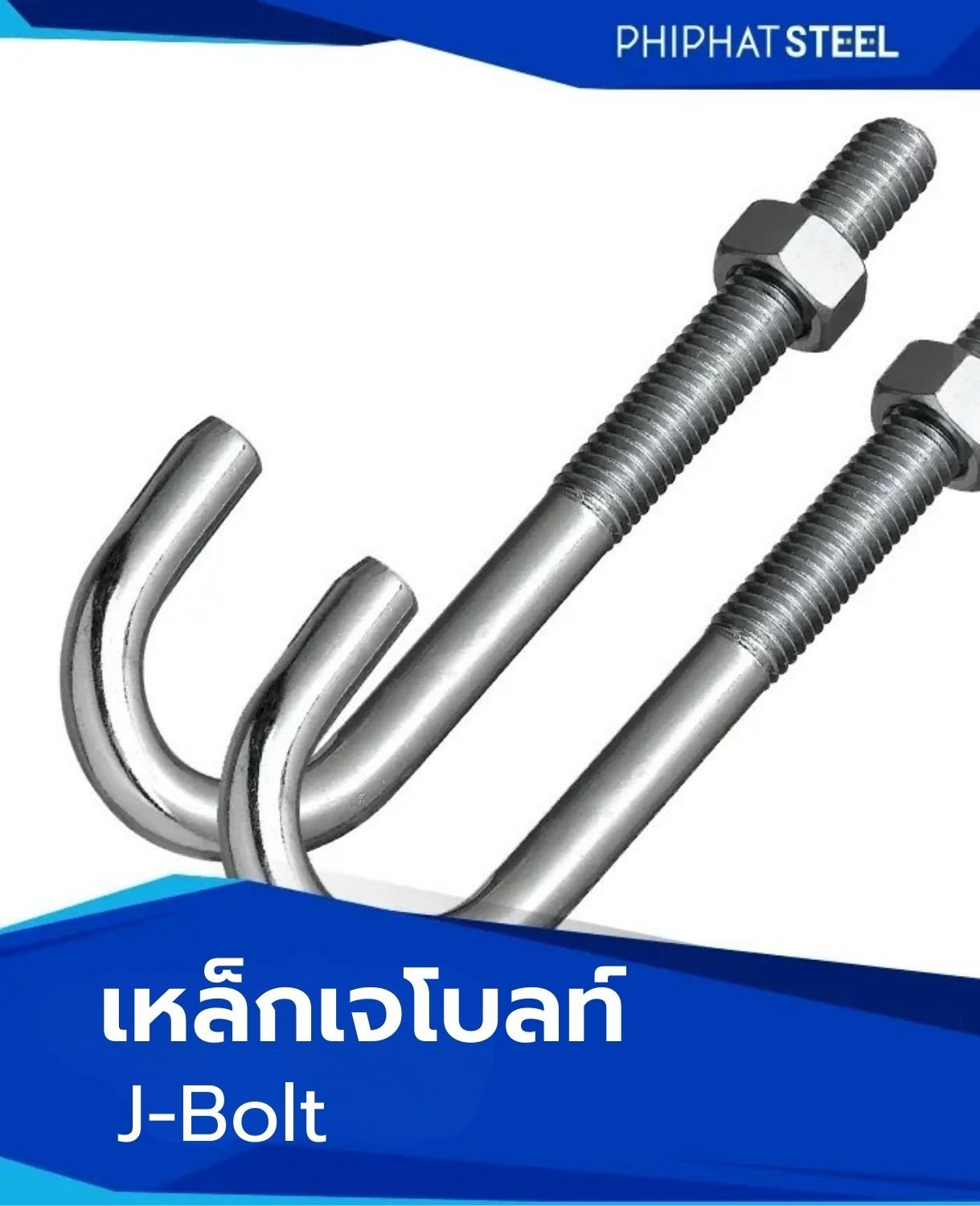

เหล็กเจโบลท์ (J-Bolt) คือโบลท์เหล็กที่มีปลายด้านหนึ่งดัดโค้งคล้ายตัวอักษร J อีกด้านทำเกลียวสำหรับขันน็อต เมื่อใช้เป็นโบลท์ฝังคอนกรีต จะวางปลายตะขอไว้ภายในฐานและหันปลายเกลียวขึ้นด้านบน
เจโบลท์เป็นโบลท์ยึดฐานชนิดหนึ่ง ในแบบก่อสร้างอาจเจอคำว่า Anchor Bolt หรือ Anchor Rod ซึ่งเป็นคำเรียกกลุ่มโบลท์ยึดฐานที่มีหลายรูปทรง หากแบบเขียนเพียง Anchor Bolt ให้เปิดรูปตัดประกอบเพื่อดูว่าปลายฝังเป็นตะขอรูปตัว J เป็นแบบมีหัว หรือเป็นแบบแกนตรงพร้อมชุดยึดตามที่วิศวกรระบุ
ให้นึกภาพเสาเหล็กที่มี เพลทฐานเสา (Base Plate) ติดอยู่ที่ปลายล่าง เมื่อยกเสาเข้าตำแหน่ง ปลายเกลียวของเจโบลท์ที่โผล่จากฐานคอนกรีตจะลอดผ่านรูบนเพลท ช่างจึงประกอบแหวนรองและขันน็อตตามรายละเอียดในแบบ จุดต่อที่ได้จึงประกอบด้วยฐานคอนกรีต โบลท์ฝัง เพลทฐาน และชุดน็อตที่ทำงานร่วมกัน
สิ่งที่ต้องตรงกันมีทั้ง ตำแหน่งรูเพลท และ ระยะเกลียวที่โผล่ขึ้นมา ตัวอย่างเช่น แม้โบลท์ทุกตัวจะมีขนาดเกลียวตรงตามรายการ แต่ถ้าวางชุดโบลท์เหลื่อมจากผังรู เพลทก็อาจสวมลงไม่ได้ หรือถ้าระยะโผล่สั้นเกินไป เมื่อรวมความหนาของเพลท แหวนรอง และชั้นเกราต์ตามแบบแล้ว อาจเหลือเกลียวให้ขันน็อตไม่พอ
พบได้ในงานเสาเหล็กของโกดัง โรงงาน โครงหลังคา และกันสาด ในตำแหน่งที่แบบโครงสร้างระบุให้ใช้โบลท์ฝังรูปตัว J โกดังหนึ่งหลังอาจใช้เจโบลท์กับฐานบางประเภทและใช้โบลท์ฝังรูปทรงอื่นกับอีกบางประเภท โดยเฉพาะจุดที่มีแรงดึงยกหรือโมเมนต์สูง ควรยึดชนิดโบลท์และรายละเอียดจุดยึดตามแบบที่วิศวกรอนุมัติ
ใช้ ผังฐานและแบบเพลท เพื่อดูจำนวนและตำแหน่งรู แล้วเปิด รูปตัดฐาน เพื่อดูความลึกฝัง ระยะโผล่ และรูปทรงตะขอ ส่วนรายละเอียดสำหรับสั่งซื้อควรมีขนาดเกลียว ความยาวรวม ความยาวช่วงเกลียว มิติตะขอ เกรด ผิว และจำนวน หากโครงการกำหนดน็อต แหวนรอง หรือเอกสารวัสดุ ให้ระบุในรายการขอราคาด้วย
งานโกดังมักแยกทีมทำฐานคอนกรีตออกจากทีมผลิตและติดตั้งโครงเหล็ก ช่วงก่อนเทฐานจึงเป็นจังหวะที่ทั้งสองทีมควรตรวจ ผังเจโบลท์และแบบเพลทฐานเสา ร่วมกัน หากพบรูเหลื่อมหรือเกลียวโผล่ไม่พอในวันยกเสา งานติดตั้งอาจต้องหยุดเพื่อรอผู้รับผิดชอบแบบพิจารณาวิธีแก้
เริ่มจากผังฐานรากแล้วไล่ดูว่าฐานเสาหลัก ฐานเสาริม และฐานส่วนต่อเติมใช้รายละเอียดหมายเลขใด จากนั้นเทียบกับตารางฐานและรูปตัดเพื่อดูชนิดโบลท์ ขนาด จำนวนต่อฐาน และชุดอุปกรณ์ประกอบ
ตัวอย่างเช่น หากแบบระบุ ฐาน F1 จำนวน 12 ฐาน ใช้เจโบลท์ฐานละ 4 ตัว ยอดสำหรับ F1 คือ 48 ตัว หากฐาน F2 ใช้เกลียวขนาดเดียวกันแต่ความยาวหรือรูปตะขอต่างกัน ควรแยกเป็นอีกบรรทัดในใบสั่งซื้อและติดป้ายแยกชุดตอนรับของ
ตรวจ ระยะศูนย์ถึงศูนย์ของรูทั้งสองทิศทาง ตำแหน่งเทียบกับแกนเสา และทิศทางของเพลท เพลทสองแผ่นอาจกว้างและยาวเท่ากันแต่เจาะรูต่างกัน โดยเฉพาะฐานเสาริมที่ตำแหน่งเสาอาจเยื้องจากศูนย์ฐาน
หากใช้ เทมเพลตจับตำแหน่งโบลท์ ให้ทีมฐานตรวจว่าเทมเพลตอ้างอิงแบบเพลทฉบับเดียวกับที่โรงงานใช้ผลิต และระบุทิศทางกับหมายเลขฐานให้ชัดก่อนนำไปวางหน้างาน
ระยะฝัง คือส่วนที่อยู่ในคอนกรีต ระยะโผล่ คือส่วนที่อยู่เหนือผิวคอนกรีตตามระดับอ้างอิงในแบบ ส่วน ช่วงเกลียว คือความยาวของบริเวณที่ทำเกลียว ทั้งสามมิติควรตรวจแยกกัน เพราะโบลท์อาจโผล่ได้ระดับแต่ช่วงเกลียวอยู่ผิดตำแหน่งสำหรับประกอบน็อต
ให้ตรวจรูปตัดตั้งแต่ผิวคอนกรีตขึ้นไปถึงเพลท แหวนรอง และน็อต รวมถึงชั้นเกราต์หรือน็อตปรับระดับในกรณีที่แบบระบุ เพื่อให้เห็นว่าปลายเกลียวที่โผล่มาเพียงพอกับชุดประกอบจริงหรือไม่
| จุดตรวจ | สิ่งที่ควรเทียบ |
| หมายเลขฐานและจำนวนโบลท์ | ผังฐานรากและตารางฐาน |
| ตำแหน่งและทิศทางของชุดโบลท์ | แกนอาคาร ผังรูเพลท และแบบเทมเพลต |
| แนวโบลท์ ระยะโผล่ และตำแหน่งส่วนฝัง | รูปตัดฐานและเกณฑ์ตรวจงานของโครงการ |
| ความมั่นคงของชุดยึดและการป้องกันเกลียว | วิธีเตรียมงานก่อนเทที่โครงการกำหนด |
| เลขแบบและฉบับแก้ไข | แบบที่อนุมัติใช้ก่อสร้างล่าสุด |

เหล็กเจโบลท์ใช้คู่กับเพลทฐานเสา น็อต และแหวนรอง ในจุดยึดเสาเหล็กที่แบบกำหนดให้ใช้โบลท์ฝังรูปตัว J แต่ละชิ้นต้องประกอบกันได้ทั้งในแง่ของตำแหน่งรู ขนาดเกลียว และพื้นที่สำหรับขันน็อต การสั่งซื้อจึงควรดูรายละเอียดของทั้งชุดจากแบบ
เพลทฐานเสา คือแผ่นเหล็กที่อยู่ปลายล่างของเสา มีรูให้ปลายเกลียวของเจโบลท์ลอดผ่าน หากสั่งเพลทและโบลท์คนละรอบ ให้ใช้ผังรูเดียวกันตรวจ จำนวนรู ตำแหน่งศูนย์รู ทิศทางเพลท และรายละเอียดรูตามแบบ เพื่อให้ชิ้นงานทั้งสองประกอบเข้าด้วยกันได้
น็อตต้องตรงกับ ขนาดและระยะพิทช์ของเกลียว รวมถึงเกรดและผิวที่ระบุไว้ในสเปก จำนวนตัวต่อโบลท์ให้ดูจากรูปตัดฐาน บางแบบแสดงน็อตยึดด้านบนเพลท ส่วนบางแบบมีน็อตปรับระดับใต้เพลทตามรายละเอียดการติดตั้ง ถ้าขอราคา ให้ระบุจำนวนที่ต้องการต่อโบลท์ไว้ในใบขอราคา
แหวนรองที่อยู่ใต้น็อตด้านบนช่วยให้แรงกดจากน็อตถ่ายลงสู่เพลทผ่านพื้นที่สัมผัสของแหวน งานที่แบบระบุ แหวนรองแผ่นเหล็ก (Plate Washer) ควรสั่งตามชนิด ขนาด และความหนาที่กำหนด เพราะรายละเอียดแหวนรองสัมพันธ์กับรูบนเพลทและวิธีประกอบของจุดยึดนั้น
เทมเพลต เป็นแม่แบบที่ช่วยจัดตำแหน่งโบลท์ตามผังรูก่อนเทคอนกรีต ส่วน เกราต์ เป็นวัสดุที่ใช้เติมช่องว่างใต้เพลทในงานที่แบบกำหนด สองรายการนี้เกี่ยวข้องกับการเตรียมและติดตั้งฐานเสา หากขอราคาเจโบลท์พร้อมอุปกรณ์ ให้เขียนรายการที่ต้องการแยกไว้เพื่อให้เห็นชัดว่าราคาแต่ละบรรทัดครอบคลุมอะไร
| รายการ | ข้อมูลที่ควรส่งให้ผู้ขาย |
| เหล็กเจโบลท์ | ขนาดเกลียว ความยาวรวม ระยะเกลียว มิติตะขอ เกรด ผิว และจำนวน |
| น็อต | ขนาดและพิทช์เกลียว สเปก และจำนวนต่อโบลท์ |
| แหวนรอง | ชนิด ขนาด ความหนาตามแบบ และจำนวนต่อโบลท์ |
| เพลทฐานเสา | ขนาดแผ่น ความหนา เกรด และแบบเจาะรู หากต้องการขอราคาพร้อมกัน |
ต้องการราคาเหล็กเจโบลท์ J-Bolt พร้อมน็อต แหวนรอง หรือเพลทฐานเสา? ส่งแบบ จำนวน และหน้างานจัดส่ง ให้พิพัฒน์สตีลเสนอราคาที่ดีที่สุดสำหรับลูกค้าได้เลย!
